直流電阻測試儀的詳細使用方法
添加時間：2018-10-15 21:08:41
瀏覽：
GHZRC直流電阻測試儀它采用全新電源技術
，具有性能穩定，測量迅速
、體積小巧
、使用方便
、測量精度高
，數據重復性好等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備
。下面來介紹下他的使用方法
1
、測量前的準備：
首先將電源線以及地線可靠連接到直阻儀上，然后把隨機附帶的測試線連接到直阻儀面板與其顏色相對應的輸入輸出接線端子上，將測試線末端的測試鉗夾到待測變壓器繞組兩端
首先將電源線以及地線可靠連接到直阻儀上，然后把隨機附帶的測試線連接到直阻儀面板與其顏色相對應的輸入輸出接線端子上，將測試線末端的測試鉗夾到待測變壓器繞組兩端
，并用力摩擦接觸點
，以確保接觸良好

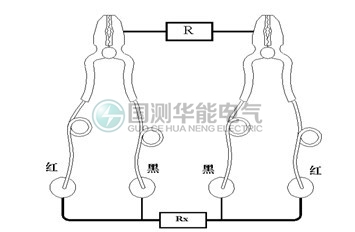

。接線方法如下圖
打開電源開關，顯示屏顯示如下界面：
直阻儀提供了幾種不同的測量電流，您可以根據需要按“▲”和“▼”鍵進行選擇
，請注意每種測量電流的最大測量范圍，以免出現所測繞組直流電阻大于所選電流的最大測量范圍
，使測量開始后電流達不到預定值
，導致直阻儀長時間處于等待狀態（詳細的技術參數請參見技術指標一節）
。
“查看”鍵用于查看和打印已經存儲的測量數據。（詳見“數據的查看和處理”）。
選擇好測量方式和測量電流后，按“測量”鍵開始整個測量過程。
直阻儀在按下“測量”鍵后開始對被測繞組充電，并顯示如下界面
“查看”鍵用于查看和打印已經存儲的測量數據。（詳見“數據的查看和處理”）。
選擇好測量方式和測量電流后，按“測量”鍵開始整個測量過程。
2

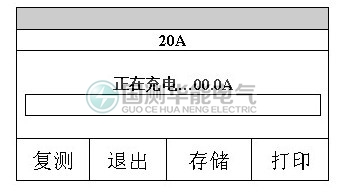

、開始測量：直阻儀在按下“測量”鍵后開始對被測繞組充電，并顯示如下界面
顯示器中部顯示區將出現一個充電進度條，進度條上部為當前的電流值
，一般在測量大電感負載時
，電流達到穩定需要一定時間
，電流值由零向額定值上升
。
注意：如果充電進度條長時間停滯在某一電流值不再上升
注意：如果充電進度條長時間停滯在某一電流值不再上升
，則可能當前的繞組電阻值超過了所選電流的測量范圍
，使電流達不到預定值，請按“退出”鍵退出測量
，然后選擇小一檔的電流再試。
當電流達到額定值后，充電結束，直阻儀開始對數據進行采樣計算。顯示器提示“正在測量，請稍侯”，計算完畢后，所測電阻值將顯示在顯示屏上。待數據穩定后，即可以按“存儲”鍵存儲或按“打印”鍵打印數據。
提示：在測量狀態下打印數據時，直阻儀在打印完當前得測量結果后并不馬上結束打印，而是處于等待狀態，以便可以在打印報告中連續打印下一個數據。因此，可以在測量有載分接開關變壓器的各分接電阻時，當測量完某個分接后，不必退出測量，直接切換到下一個分接，然后按“復測”鍵刷新數據，數據穩定后可按“存儲”鍵連續存儲或按“打印”鍵連續打印數據，如此依次測量直到測完該繞組所有的分接。
在測量無載分接開關時，不允許直接切換分接開關，必須退出測量狀態，放電完成后才能切換分接開關！
測量完畢后，按“退出”鍵退出測量，此時如果是電感性負載，直阻儀將自動開始對繞組放電，顯示器提示“正在放電，請稍候”，并發出蜂鳴音提示，放電指示消失后，即可拆除測量接線，測試下一繞組
當電流達到額定值后，充電結束，直阻儀開始對數據進行采樣計算。顯示器提示“正在測量，請稍侯”，計算完畢后，所測電阻值將顯示在顯示屏上。待數據穩定后，即可以按“存儲”鍵存儲或按“打印”鍵打印數據。
提示：在測量狀態下打印數據時，直阻儀在打印完當前得測量結果后并不馬上結束打印，而是處于等待狀態，以便可以在打印報告中連續打印下一個數據。因此，可以在測量有載分接開關變壓器的各分接電阻時，當測量完某個分接后，不必退出測量，直接切換到下一個分接，然后按“復測”鍵刷新數據，數據穩定后可按“存儲”鍵連續存儲或按“打印”鍵連續打印數據，如此依次測量直到測完該繞組所有的分接。
在測量無載分接開關時，不允許直接切換分接開關，必須退出測量狀態，放電完成后才能切換分接開關！
3
、結束測量：測量完畢后，按“退出”鍵退出測量，此時如果是電感性負載，直阻儀將自動開始對繞組放電，顯示器提示“正在放電，請稍候”，并發出蜂鳴音提示，放電指示消失后，即可拆除測量接線，測試下一繞組
。
注意：禁止在測量過程中
注意：禁止在測量過程中
，或者放電指示消失前拆除測量接線
，以免因為繞組放電危及設備和人員安全！?div id="jfovm50" class="index-wrap">?div id="jfovm50" class="index-wrap">！
