GHXZ-B電纜串聯諧振試驗裝置
國內電纜專用便攜式變頻諧振耐壓試驗裝置
參考標準：GB50150-2006,DL/T849.6-2004
● 電纜交流耐壓試驗裝置
，采用SPWM數字式波形發生芯片及IPM模塊；● 電抗器采用干式環氧澆注，正交非同步固定式載波調制
；● 交流耐壓試驗裝置由變頻電源
、勵磁變壓器、電抗器和電容分壓器組成。
免費熱線：400-027-8308
提醒：關于產品咨詢、產品購買、技術維護等相關服務，請致電客服!
- 產品簡介
- 技術參數
- 產品證書
- 售后服務
- 聯系我們

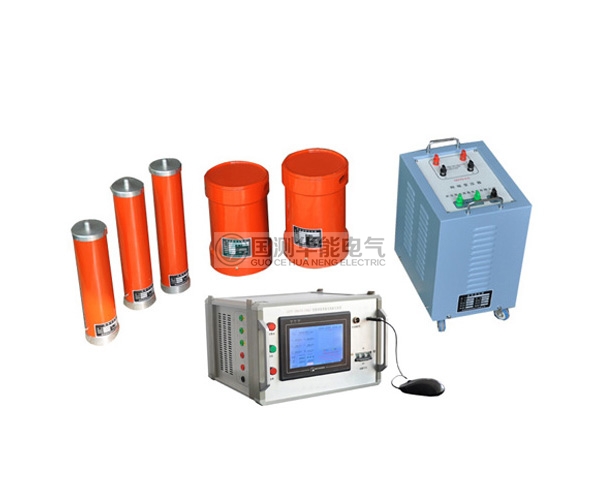

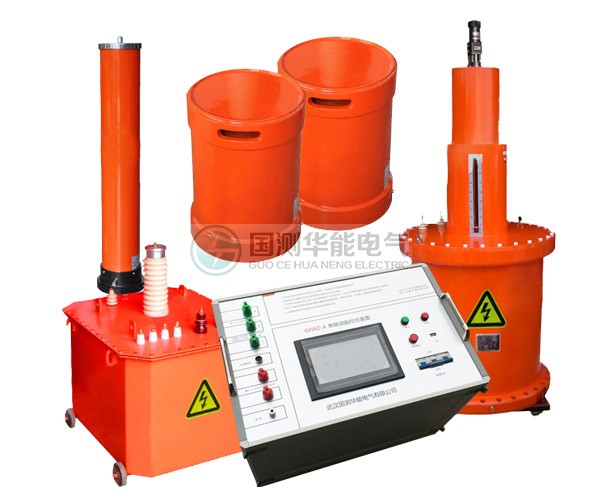

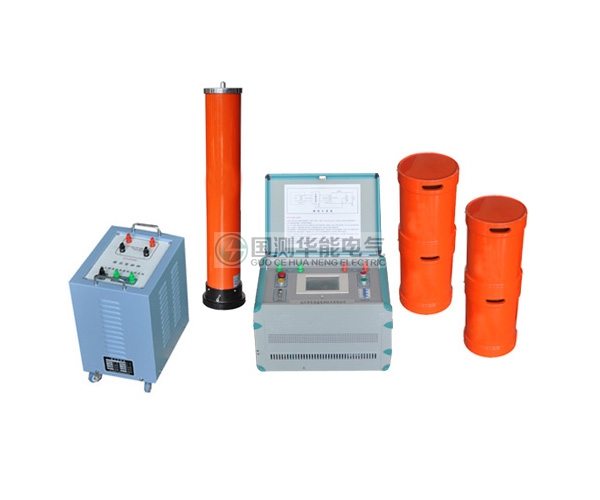

GHXZ-B電纜串聯諧振試驗裝置采用了調節電源的頻率的方式
，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。GHXZ-B電纜串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片
，頻率分辨率16位，在20～300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在很小重量下確保儀器穩定和安全。GHXZ-B電纜串聯諧振試驗裝置由調頻調壓電源
、勵磁變壓器、電抗器
、電容分壓器組成
。
1、35kV及其以下電壓等級的電纜使用數量多
，試驗工作量大
，所以此類耐壓試驗裝置體積小，重量輕
，便攜式 電纜耐壓試驗系統由此而誕生
2
、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合 現 場搬運
3
、電源采用220V單相電源或380V單電源，方便現場取電4、電抗器部分采用干式環氧澆注
，美觀可靠，適合各類電纜的要求5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器
，在單體重量超過100kg時，可選配我公司專用小型電 動吊車| 額度輸出電壓 | 0～220kV(AC有效值)及以下 |
| 輸出頻率 | 30～300Hz |
| 諧振電壓波形 | 純正弦波，波形畸變率≤1.0% |
| 滿負載工作時間 | 連續工作時間60min |
| 系統品質因素 | 負載下≥20 |
| 頻率調節細度 | 0.1Hz |
| 不穩定度 | ≤0.01% |
| 工作電源 | 單相220V或三相380V±10%，工頻50Hz±5% |
35kV及以下電纜耐壓裝置配置表：
| 產品型號名稱 | 控制箱 | 電抗器(干式) | 勵磁變(干式) | 分壓器 | 適用范圍 |
| GHXZ-44/22 | 2.5kW | 1A/22kV二臺 | 2.5kVA/1kV | 25kV | 10kV電纜≤1km |
| GHXZ-88/22 | 4kW | 2A/22kV二臺 | 4kVA/1kV | 25kV | 10kV電纜≤2km |
| GHXZ-132/22 | 6kW | 2A/22kV三臺 | 6kVA/1/3kV | 60kV | 10kV電纜≤3km 35kV電纜≤1km |
| GHXZ-176/22 | 7.5kW | 2A/22kV四臺 | 7.5kVA/1/3kV | 60kV | 10kV電纜≤4km 35kV電纜≤1km |
| GHXZ-264/22 | 10kW | 2A/22kV六臺 | 10kVA/1/3kV | 60kV | 10kV電纜≤6km 35kV電纜≤2km |
| GHXZ-330/22 | 15kW | 2.5A/22kV六臺 | 15kVA/1/3kV | 100kV | 10kV電纜≤8km 35kV電纜≤2km |
| GHXZ-640/32 | 25kW | 2.5A/32kV八臺 | 25kVA/1/3/5kV | 200kV | 10kV電纜≤10km 35kV電纜≤4km 110kV電纜≤1km |
110kV及以上電纜耐壓裝置配置表：
| 產品型號名稱 | 控制柜 | 電抗器(油浸式) | 勵磁變(油浸式) | 分壓器 | 適用范圍 |
| GHXZ-1300/130 | 50kW | 5A/130kV二臺 | 50kVA/3/5kV | 150kV | 35kV電纜≤2km 110kV電纜≤2km |
| GHXZ-2600/130 | 100kW | 5A/130kV四臺 | 100kVA/3/5/10kV | 220kV | 35kV電纜≤3km 110kV電纜≤3km 220kV電纜≤1.5km |
| GHXZ-3200/220 | 160kW | 4A/220kV四臺 | 160kVA/5/10kV | 160kV | 110kV電纜≤5km 220kV電纜≤3km |
| GHXZ-6400/220 | 320kW | 8A/220kV四臺 | 320kVA/5/10kV | 320kV | 110kV電纜≤10km 220kV電纜≤5km 500kV電纜≤1km |
| 額度輸出電壓 | 0～220kV(AC有效值)及以下 |
| 輸出頻率 | 30～300Hz |
| 諧振電壓波形 | 純正弦波，波形畸變率≤1.0% |
| 滿負載工作時間 | 連續工作時間60min |
| 系統品質因素 | 負載下≥20 |
| 頻率調節細度 | 0.1Hz |
| 不穩定度 | ≤0.01% |
| 工作電源 | 單相220V或三相380V±10%，工頻50Hz±5% |
35kV及以下電纜耐壓裝置配置表：
| 產品型號名稱 | 控制箱 | 電抗器(干式) | 勵磁變(干式) | 分壓器 | 適用范圍 |
| GHXZ-44/22 | 2.5kW | 1A/22kV二臺 | 2.5kVA/1kV | 25kV | 10kV電纜≤1km |
| GHXZ-88/22 | 4kW | 2A/22kV二臺 | 4kVA/1kV | 25kV | 10kV電纜≤2km |
| GHXZ-132/22 | 6kW | 2A/22kV三臺 | 6kVA/1/3kV | 60kV | 10kV電纜≤3km 35kV電纜≤1km |
| GHXZ-176/22 | 7.5kW | 2A/22kV四臺 | 7.5kVA/1/3kV | 60kV | 10kV電纜≤4km 35kV電纜≤1km |
| GHXZ-264/22 | 10kW | 2A/22kV六臺 | 10kVA/1/3kV | 60kV | 10kV電纜≤6km 35kV電纜≤2km |
| GHXZ-330/22 | 15kW | 2.5A/22kV六臺 | 15kVA/1/3kV | 100kV | 10kV電纜≤8km 35kV電纜≤2km |
| GHXZ-640/32 | 25kW | 2.5A/32kV八臺 | 25kVA/1/3/5kV | 200kV | 10kV電纜≤10km 35kV電纜≤4km 110kV電纜≤1km |
110kV及以上電纜耐壓裝置配置表：
| 產品型號名稱 | 控制柜 | 電抗器(油浸式) | 勵磁變(油浸式) | 分壓器 | 適用范圍 |
| GHXZ-1300/130 | 50kW | 5A/130kV二臺 | 50kVA/3/5kV | 150kV | 35kV電纜≤2km 110kV電纜≤2km |
| GHXZ-2600/130 | 100kW | 5A/130kV四臺 | 100kVA/3/5/10kV | 220kV | 35kV電纜≤3km 110kV電纜≤3km 220kV電纜≤1.5km |
| GHXZ-3200/220 | 160kW | 4A/220kV四臺 | 160kVA/5/10kV | 160kV | 110kV電纜≤5km 220kV電纜≤3km |
| GHXZ-6400/220 | 320kW | 8A/220kV四臺 | 320kVA/5/10kV | 320kV | 110kV電纜≤10km 220kV電纜≤5km 500kV電纜≤1km |
